    三極管作為開關管使用解析
    三極管作為開關管使用的方法。我們常用的三極管作為開關管時是讓三極管工作在飽和態。在這里我們使用常用的Npn型三極管進行講解。

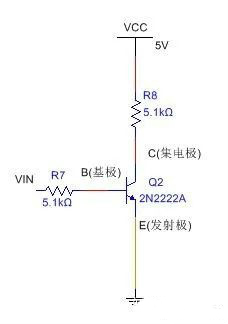

    三極管開關管使用方法詳解
    三極管
    三極管
    當開關管關閉時,即三極管不導通。因為三極管基極正向偏置電壓為0.6v,因此只要VIN輸入電壓低于0.6V,三極管便會截止。通常實際使用中VIN最好低于0.3V。
    當三極管打開時,我們要讓三極管飽和導通。當三極管飽和導通時,VCC電壓幾乎都用在負載上,因此三極管Vce接近于0。
    集電極電流 Ic = VCC / R8
    基極電流 Ib = Ic /β = VCC /(β *R8)
    (β為三極管放大系數,一般為幾十到幾百,根據不同三極管具體才能確定)
    當三極管基極電流大于上面求的值時,三極管便會飽和導通。
    基極電壓 VIN = Ib*R7 +0.6V = (VCC *R7)/((β *R8) +0.6V
    因此當輸入電壓大于上面VIN求的值時,三極管便會飽和導通 。正常情況下簡單使用時,只要給VIN輸入高電平,三極管便會導通,只不過想要確定是哪種導通狀態時,需要根據以上公式推算。簡單點的使用方法是:三極管在連接正確的情況下,基極輸入低電平,三極管關閉,基極輸入高電平,三極管打開。
