運用壓電換能器將力轉換為電能
我們可以用壓電換能片來試驗一下，看看壓電效應是如何將力轉換為一個微小電壓信號的。我們來嘗試存儲力或者壓力而產生的能量。
焊接引腳：
將導線焊接至壓電換能器上是它們的主要用法之一。但要注意不要過熱了，因?yàn)槟呐聹囟炔桓叩那闆r下加熱幾秒都有可能融化其表面。就該試驗而言，我們只需要正負兩個引腳即可。
運作原理：
重復施力按在壓電換能器上時，它會產生一段非連續或是交替的輸出。因?yàn)樗仨毐徽骱蟛拍艹蔀榭梢允褂玫闹绷麟?，才能?shí)現存儲。而為了高于80%的整流效率，我們打算使用全波真牛器。我們可以自行使用4個二極管的整流橋配置，也可以直接使用RB156這種內置整流橋的元件。
此處的計劃是將壓電換能器傳來的交替輸出轉換為直流，并存儲在輸出電容內。存儲能量通過可控輸出用LED來消耗，因此存儲能量的消耗是可以看見的。

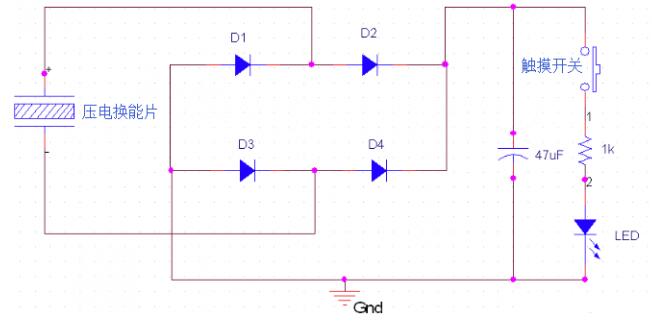

壓電換能器電路原理圖
以下使我們壓電換能器電路的原理圖，觸摸開關閉合后存儲在電容里的能量會經由LED來消耗。
如果想要存儲更多能量的話需要提高輸出電容的容值，與此同時壓電換能器的數量也需要增加。這里使用的是一個47uF的電容。
