    共源級放大電路的小信號圖文解析
    共源級放大電路小信號

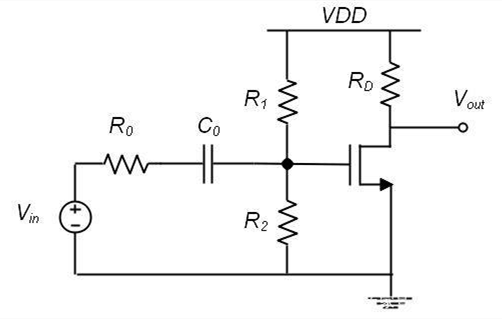

    放大電路的小信號分析主要考慮三個參數,放大倍數、輸入阻抗和輸出阻抗,這三個參數直接影響實際電路中的小信號放大倍數。我們以電阻分壓偏置電路圖2為例進行計算這三個參數。
    共源級 放大電路 小信號
    這里主要運用MOSFET的小信號電路模型和輸入阻抗和輸出阻抗的概念。
    共源級 放大電路 小信號
    如圖圖6,為電阻分壓偏置電路的小信號電路模型,這里只是將Lec 9 中的模型替換了MOSFET器件,是不是超級簡單。

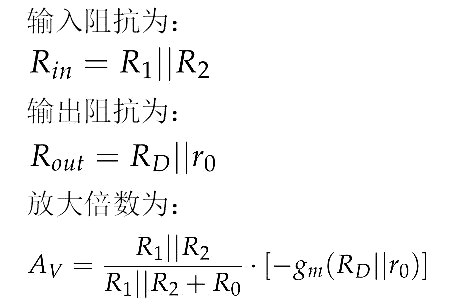

    通過這個電路圖可以求出:
    共源級 放大電路 小信號
    從這個式子可以看出要使放大倍數提高,需要R1||R2遠大于R0。這也是偏置電路設計時需要注意的一點。
    總結一下:偏置電路是設計是為了放大器能夠正常工作,使MOSFET工作在飽和區,同時引入的器件如電阻也會影響MOSFET的放大倍數。然后利用小信號模型求出具體的放大倍數,輸入輸出阻抗這三個變量。
