    MOS管,低邊MOS管驅動電路詳解
    MOS需要工作在開關狀態,希望盡可能快地關閉,盡可能快地打開。因為在打開或關閉的過程中,MOS管上會有功耗。雖然MOS是電壓驅動,但柵源之間有較大的結電容。
    在打開時,需要大的充電電流,截止時需要大的放電電流。因此需要有低阻抗的充電和放電通路。

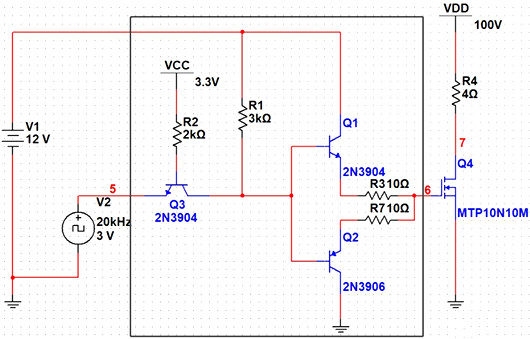

    方框中的電路構成一個低邊MOS管驅動器,輸入端由Q3及外圍使用共基極接構成電平轉換電路,從⑤處接受控制輸入,控制輸入可以由MCU產生。將輸入的3V數字量轉換成輸出12V數字量。
    由Q1 Q2屬于互補的射極輸出器,不存在Q1 Q2同時導通短路電源的問題。為防止意外,在輸出端串電阻是保險的做法。
    低邊 MOS管 驅動

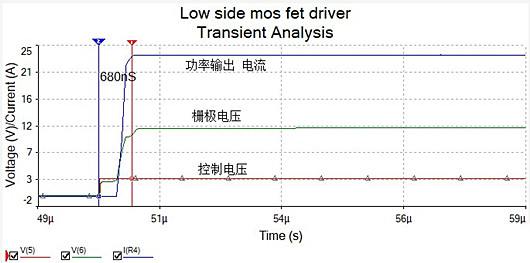

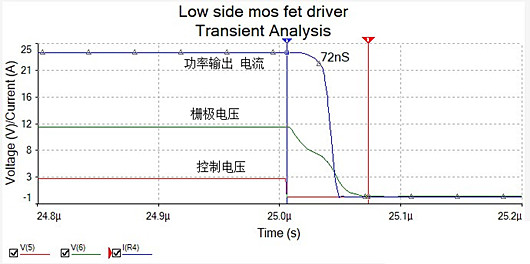

    MOS從截止到導通需要的時間比從導通到截止時間要長一些。減小R1可以縮短截止到導通的時間。但并不是無限制的,因為驅動源的拉電流能力有限。
    低邊 MOS管 驅動
    低邊 MOS管 驅動
    當控制電壓由低變高時,柵極電壓開始時有一個3V的臺階,分析認為是Q3截止后,3.3偏置電壓經過BC結饋電引起的。
