    邏輯門符號,邏輯門電路詳解
    邏輯門又稱“數字邏輯電路基本單元”。執行“或”、“與”、“非”、“或非”、“與非”等邏輯運算的電路。任何復雜的邏輯電路都可由這些邏輯門組成。
    邏輯門符號

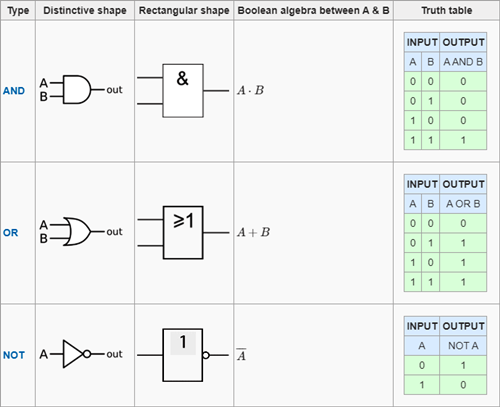

    與或非:
    與門 AND
    或門 OR
    非門 NOT
    邏輯門電路 符號

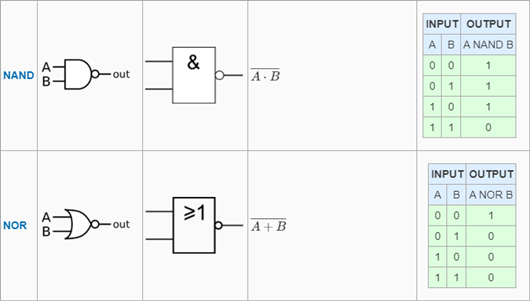

    與非、或非:
    與非門 NAND
    或非門 NOR
    邏輯門電路 符號

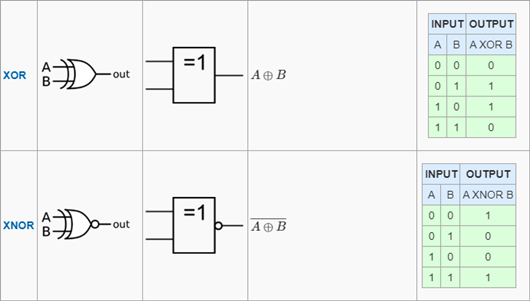

    異或同或:
    異或門 XOR
    同或門 XNOR
    邏輯門電路 符號
    邏輯門電路

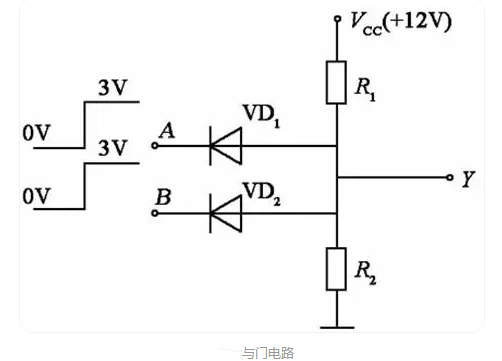

    與門電路
    能實現與邏輯功能的電路稱為與門電路。圖是具有2個輸入端的二極管與門電路。
    邏輯門電路 符號

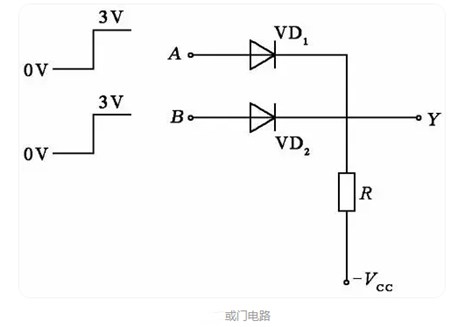

    或門電路
    能實現或邏輯關系的電路稱為或門電路。圖所示為具有2個輸入端的二極管或門電路。
    邏輯門電路 符號

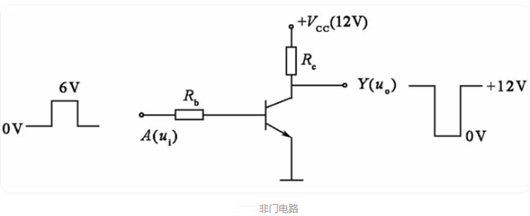

    非門電路
    圖為最簡單的非門電路。不難看出,它的輸出信號與輸入信號存在“反相”關系,即輸入低電平,輸出為高電平;輸入高電平,輸出為低電平。
    邏輯門電路 符號

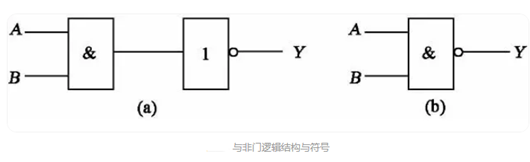

    與非門電路
    將一個與門和一個非門連接起來,就構成了一個與非門,如圖所示。
    邏輯門電路 符號

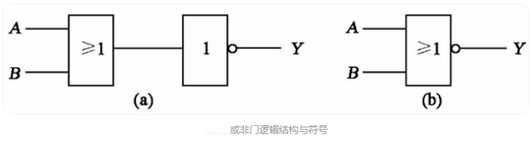

    或非門電路
    在或門后面接一個非門,就構成或非門。
    邏輯門電路 符號

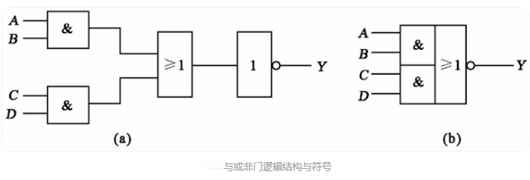

    與或非門電路
    與或非門是由多個基本門組合在一起所構成的復合邏輯門,一般由2個或多個與門和一個或門,再和一個非門串聯而成。
    邏輯門電路 符號
