以Ntype MOS晶體管為例，探討MOS管的工作原理。

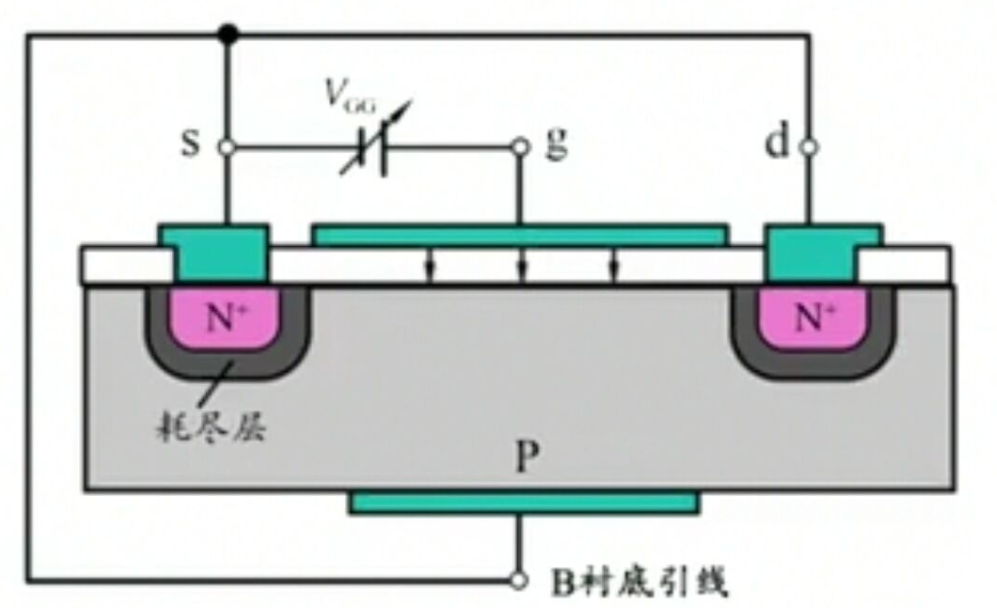

放大作用的實質是控制作用，為探究柵極電壓對溝道的控制作用，先將源極、漏極、襯底連接起來，并在柵極和源極之間加上電壓，如圖一所示。

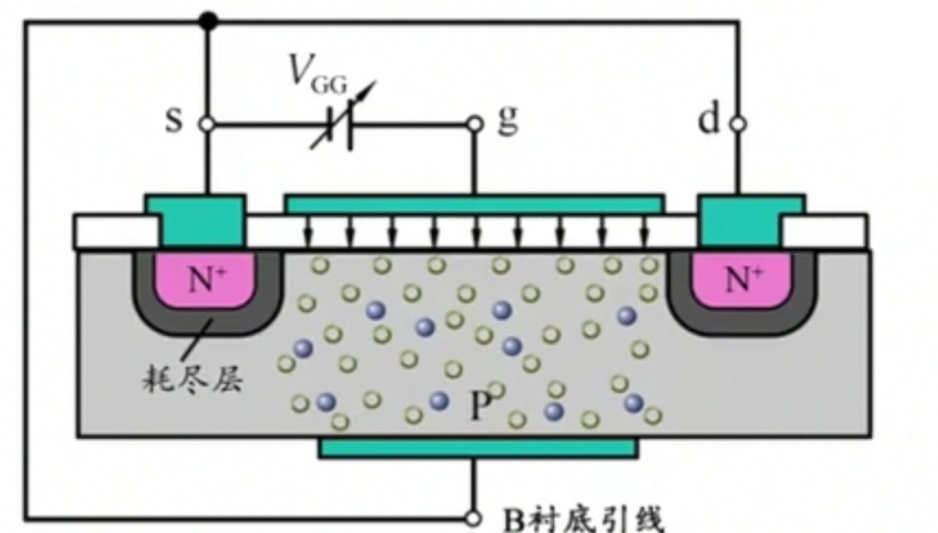

在加了上述電壓之后，由于源極和襯底相連，相當于在柵極和襯底之間加上了電壓，就會形成如圖二所示的電場，當電壓較小時，不會對晶體管產生明顯影響。
逐漸增大電壓，當電壓增大到某個值時(開啟電壓Vt)，絕緣層下方的載流子空穴將被排斥，而絕緣層下方和兩個N型區的載流子將被吸引。

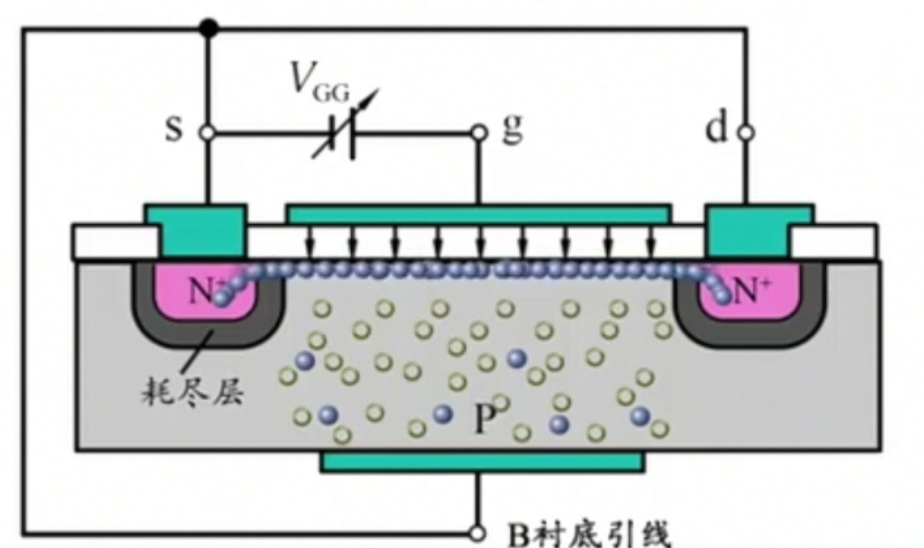

這樣，在源極和漏極之間就出現了一個由載流子(此處為電子)構成的N型層，這就是源極和漏極之間的導電溝道。該導電溝道在電場的作用下形成，場效應管因此得名。
當柵極電壓增大時，導電溝道變寬，對應的等效電阻變小;柵極電壓減小時，導電溝道變窄，對應的等效電阻變大。

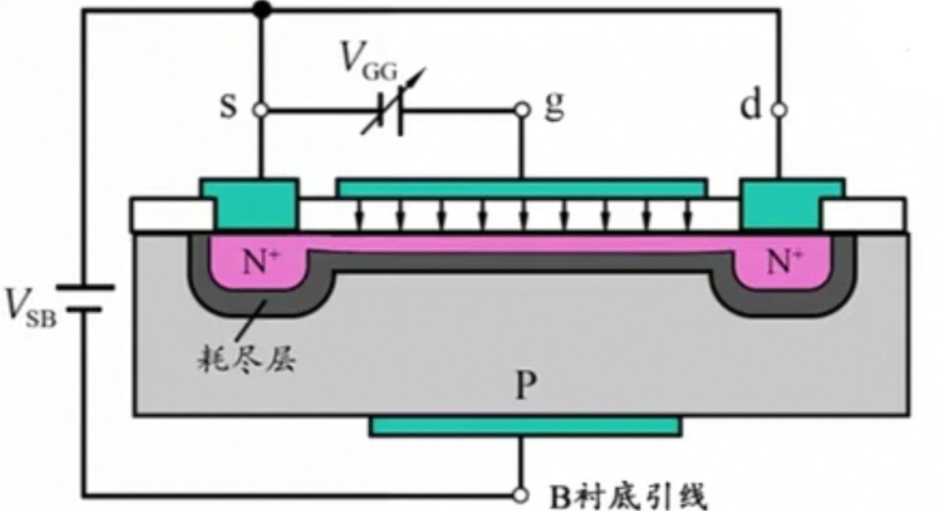

如圖五所示，當源極與襯底之間有一個電壓Vsb時，此時需滿足Vgs + Vsb > Vt才會產生導電溝道，第8講中Vgs其實是默認源極和襯底之間直接相連，即無電壓的情況。
