    mos管短溝道效應,圖文介紹
    短溝道效應解析
    在 MOS 晶體管領域,當溝道長度縮至與漏結及源結耗盡層厚度相近時,一系列有別于長溝道 MOS 管特性的現象便會顯現,這些現象被統稱為短溝道效應,其根源在于溝道區二維電勢分布的形成以及高電場的出現。
    當 MOSFET 的溝道長度低于 3 微米時,短溝道效應便較為突出。此類效應的產生主要受以下五種因素影響,這些因素皆源于理想按比例縮小理論的偏離:
    一是電源電壓未能按比例縮小,致使電場強度增大。
    二是內建電勢既無法按比例縮小,又不可忽視。
    三是源漏結深難以按比例減小。
    四是襯底摻雜濃度的上升造成載流子遷移率降低。
    五是亞閾值斜率無法按比例縮小。

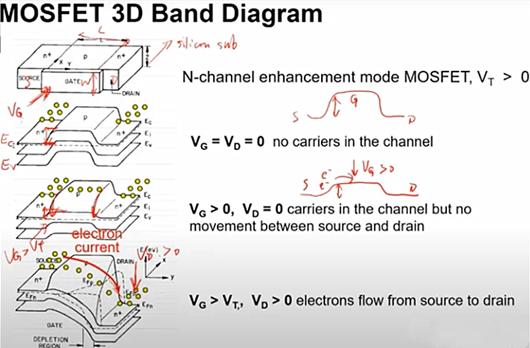

    以下借助 MOSFET 3D 能帶圖,深入剖析短溝道效應。以 NMOS 為例,當施加 Vgs 電壓時,在 Gate 表面,能帶向下彎曲(如圖第三個圖例所示),這使得電子更易穿越溝道。然而,由于此時 Drain 尚未加壓,能帶位置保持不變,因此并無電流流過。
    一旦給 Drain 加壓(對應圖中第四個圖例),Drain 處能帶向下彎曲,從 Source 經 Channel 至 Drain 形成能級差,電子得以沿此路徑流動。
    mos管短溝道效應

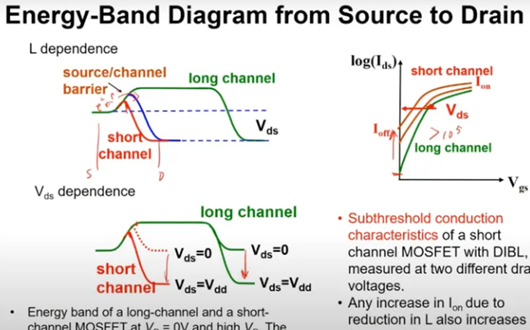

    從能帶圖視角審視短溝道效應,可得出以下結論:
    對于短溝道(L 極小)的 MOS 管,Source 與 Drain 距離過近,Channel 能帶被向下拉,使得處于 Cut-Off 狀態的器件 leakage 增大。這是因?yàn)闇系绖輭窘档停瑹峒ぐl(fā)電子在常溫下更易越過勢壘,從 Source 漂移到 Drain,這一效應顯著影響亞閾值漏電流。
    若提升 Vds 值,由于 Source 與 Drain 距離過近,Drain 勢壘下降會引發 Channel 勢壘降低,導致溝道電流 Id 對 Vds 的敏感性增強,這便是所謂的漏誘生勢壘降低效應(DIBL)。
    mos管短溝道效應
    因此,若要借助減小溝道 L 值來提升開啟電流,需警惕短溝道效應致使 MOS 管關斷電流呈指數級增長的風險。
    mos管短溝道效應
